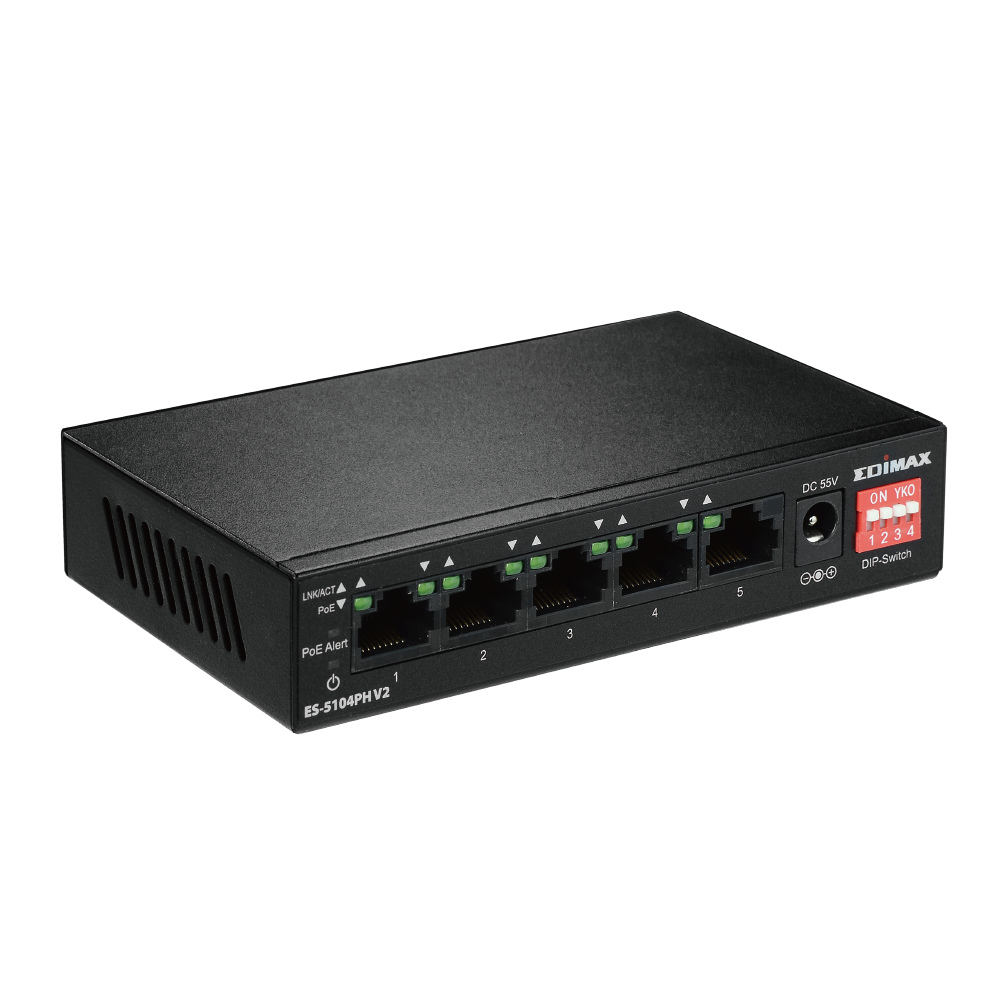

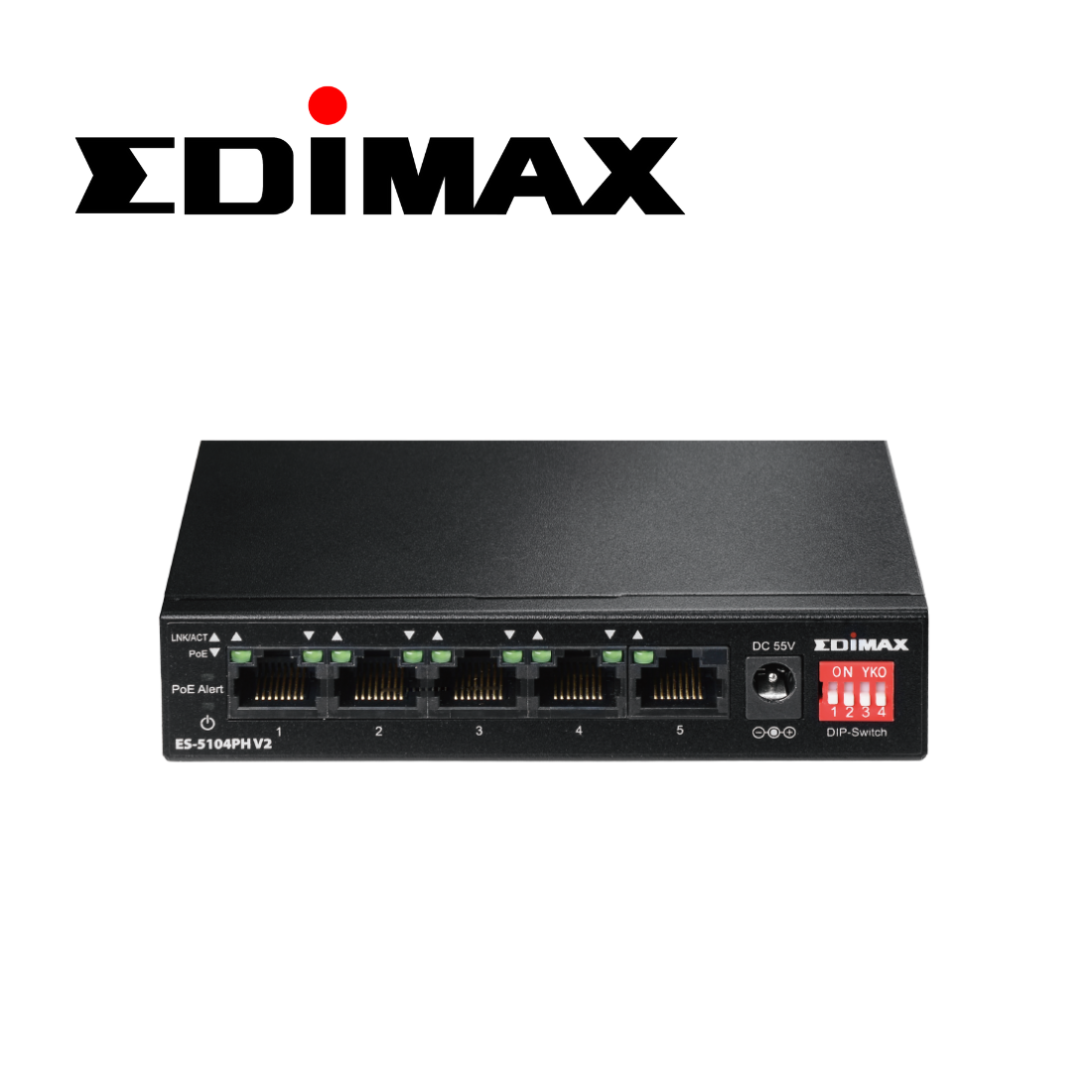

EDIMAX 長距離5埠 高速乙太網路交換器 (具備 4 PoE+ 傳輸埠及 DIP Switch) ES-5104PH V2

⦿ 5個 10/100Mbps埠 / 4個PoE+埠
⦿ IEEE 802.3af/at 符合PoE標準,可簡化部署和安裝
⦿ 每個PoE埠最高30W(PoE 輸出功率可達:60W )
⦿ 可自動偵測 PoE供電和功耗級別

聯絡我們

Edimax ES-5104PH V2是一款專為家庭及小型網路環境所設計,具備長距離乙太網路供電傳輸能力,4 個PoE+傳輸埠及DIP switch。PoE傳輸埠可透過手動設定控制開/關。PoE傳輸距離可延長至200米,並且支援VLAN和QoS 。交換器可輕鬆連接標準802.3af at PoE設備,如無線AP,網路攝影機和網路電話以及其他乙太網路設備,如電腦、印表機以及NAS儲存裝置等。在外觀上,它不僅體積精巧,加上無風扇設計,適合SOHO/家庭/小型企業用戶等網路環境!




Power over Ethernet (PoE+) 自動偵測
具備四個IEEE 802.3at乙太網路供電(PoE+)埠,每埠可提供最高30瓦的電力。
它可以將標準的100-240V交流電轉換成低壓50 - 57V直流電,可透過網路線為符合 802.3at標準的網路設備供電。
藉由 PoE 自動偵測功能,ES-5104PH V2能夠偵測所連接的設備是否符合 IEEE 802.3af/at 標準,若為非標準PoE的設備,就只會提供網路訊號。

*網路電話 : 3- 7W, 網路攝影機 : 7- 10W PTZ 網路攝影機: 15 - 25W 室內無線基地台 : 8W ~ 13W
上述產品耗電量為通用型商品僅供參考 , 實際耗電量請依各產品規格為準.







電源與數據距離延伸
DIP指撥開關1及2  控制網路供電距離延長的操作模式。
當開關關閉時,做為標準 PoE 交換器使用。
當開關開啟時,做為延伸模式,PoE埠以10Mbps的速度運作,並可在200公尺的距離內提供 30瓦的 PoE+ 電源供應,突破傳統乙太網路100公尺的限制。

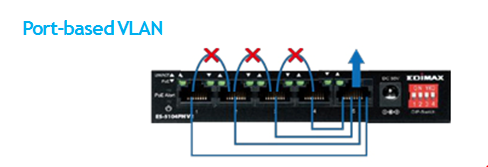

創新 Port-based VLAN 功能
ES-5104PH V2提供創新Port-Based VLAN功能,透過指撥開關 3 可將各埠間(Port 1~4)彼此隔離只能與 Port 5 互通,有效避免多台網路攝影機運作時的群播或廣播封包影響其他設備。












影像及語音流量優先的硬體QoS
指撥開關4可以開啟802.1p QoS功能,確保影像及語音流量優先處理。






無需安裝 即插即用
只需要將支援乙太網路或PoE的設備接上交換器即可。電源及網路可透過現有的Cat-5e標準乙太網路線傳輸,無需額外的佈線及配置。 ES-5104PH V2降低了網路佈建的時間、難度及成本!

靈活的網路佈局和節能
當您的網路設備無法使用電源插座時, ES-5104PH V2交換器是一種快速有效的解決方案。此外, 它還支援IEEE 802.3az高效節能乙太網路,使資料傳輸時間更短、耗能更少、成本更低!

無風扇設計
無風扇設計,安靜不吵雜,是安裝在家庭或小辦公室的最佳選擇!




應用圖





硬體
網路傳輸埠 5 RJ-45 10/100Base-T ports
4 RJ-45 10/100Base-T PoE+ ports
傳輸方式 Store and forward

LED 指示燈
     Power:綠色 LED
     LNK/ACT:綠色 LED (埠1 – 5)
     PoE:綠色 LED (埠1 – 4)
     PoE Alert:綠色 LED (PoE 過載警告)
風扇 無風扇
DIP Switch PoE 延伸, VLAN, QoS

供電需求
AC-to-DC external power adapter  輸入: 100-240V AC
輸出: 55V DC/1.3A (Total Power: 71.5W)
耗電量 3W
尺寸 (L x W x H) 121*75*26mm
重量 240.5g
效能
交換器效能 1G
MAC Address 1K
Buffer Memory 56Kb
Filtering/Forwarding Rates 100Mbps port - 148,800pps  10Mbps port - 14,880pps
Power over Ethernet
網路標準 IEEE 802.3af, IEEE 802.3at
單埠最高供電量 Up to 30W per port
Pin 腳最高供電量 1/2(+), 3/6(-)
PoE Power Budget 60W
環境
溫度 工作: 0 ~ 40 °C
儲存: -40 ~ 70 °C
濕度 (非冷凝) 工作: 10 ~ 90%
儲存: 5 ~ 90%
標準合規性
網路標準 IEEE 802.3 10BaseT Ethernet
IEEE 802.3u 100BaseTX Fast Ethernet  IEEE 802.3af Power over Ethernet (PoE)
IEEE 802.3at Power over Ethernet Plus (PoE+)  IEEE 802.3x Full-duplex and flow control
IEEE 802.3az Energy efficient Ethernet
安規認證 FCC, CE, LVD
